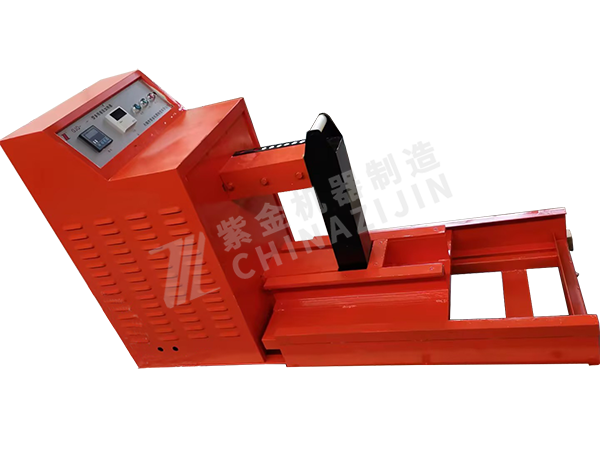

◆ 工作用途 GJQ-20/60/75-4型多用感应加热器主要用于冶金、机械行业传动部件,如:大型齿轮、齿接手、联轴器、轴承等采用热装工艺设计制造的多用感应加热设备。加热时只要更换不同芯柱(铁芯)即可满足不同内孔、外径、宽度工件的热装需要。 ◆ 工作原理 GJQ-20/60/75-4型多用感应加热器采用由内孔向外电磁感应渗透式局部加热方式,由于局部加热的热传导作用,工件内孔温度大于外部温度,加热工件时不易导致破坏工件热处理硬度及原有材质。 ◆ 结构特点 GJQ-20/60/75-4型感应加热器由主机、控制系统二部分组成。 主机由加热器底座、移动小车、隔热垫、附件轭铁B(芯柱)、主机轭铁A、轭铁绕组(线圈)等组成(见下图)。 电气控制系统的电源为二相380V,主要承担感应加热器启动加热、定时控温、退磁、停止加热等控制程序的转换。控制部分采用时间和温度双重控制,且配备有磁性(红外线)测温仪。另外,控制系统安装有电力电容,用于提高感应器的功率因素和瞬间退磁。
◆ 操作流程 1、按铭牌接通电源(二相380 V交流电) 1、1把控制箱输出线二个插头任意插入感应器的二个插座中,并向顺时针拧紧。 1、2控制箱输入端接通电源。 2、接上磁性测温仪。 3、吊装工件处于可加热状态: 3、1拉开移动小车使之离开主机轭铁A端面有相当间距。(视加热工件的外径大小定) 3、2平吊工件至移动小车工件隔热垫位置(如上图),端盖大平面向上。 3、3根据工件内孔选择适当尺寸的附件轭铁B(芯柱),放置工件内孔中,附件轭铁B上的螺钉向着正面(如上图)。 3、4推动移动小车,使附件轭铁B(芯柱)平面与主机轭铁A的端面紧密接触。 4、打开电源开关,红灯亮。 5、选择控制方式A:时间控制 5、1选择时间控制时,将时间拨盘拨至所需加热时间,温度调至大。 5、2将磁性测温仪调整到恰与工件平面接触。 5、3按“加热”按钮,开始加热。加热时间到绿灯灭,红灯亮(加热完毕的同时完成退磁动作)。 5、4拉开移动小车使之离开主机轭铁A端面有相当间距。 5、5拔去附件轭铁B(芯柱),戴隔热手套将工件迅速安装。 6、选择控制方式B:温度控制 6、1选择温度控制时,将温度调至所需加热温度,时间拨至大。 6、2将磁性测温仪调整到恰与工件平面接触。 6、3按“加热”按钮,开始加热。加热温度到绿灯灭,红灯亮(加热完毕的同时完成退磁动作)。 6、4拉开移动小车使之离开主机轭铁A端面有相当间距。 6、5拔去附件轭铁B(芯柱),戴隔热手套将工件迅速安装。 ◆ 注意事项 1、接电时应检查电源是否与加热器铭牌相符,接地是否良好。 2、未放置附件轭铁B(芯柱)时,严禁通电加热。 3、附件轭铁B(芯柱)的放置方向必须正确。 4、主机轭铁A端面与附件轭铁B(芯柱)平面必须紧密接触,以免产生噪音或大电流超载烧坏轭铁绕组(线圈)和电器元件。 5、主机轭铁A与附件轭铁B(芯柱)均为矽片铆合组件,不可重摔,任意丢弃会使之变形产生噪音或因此损坏主线圈。
◆ 技术参数
规格型号
频率Hz
电压V
电流A
加热工件范围mm
内孔
外径
高度
GJQ-20-4
50
380
100
≥Φ100
≤Φ560
≤150
GJQ-60-4
140
≥Φ160
≤Φ700
≤250
GJQ-75-4
180
≥Φ250
≤Φ900
≤350
